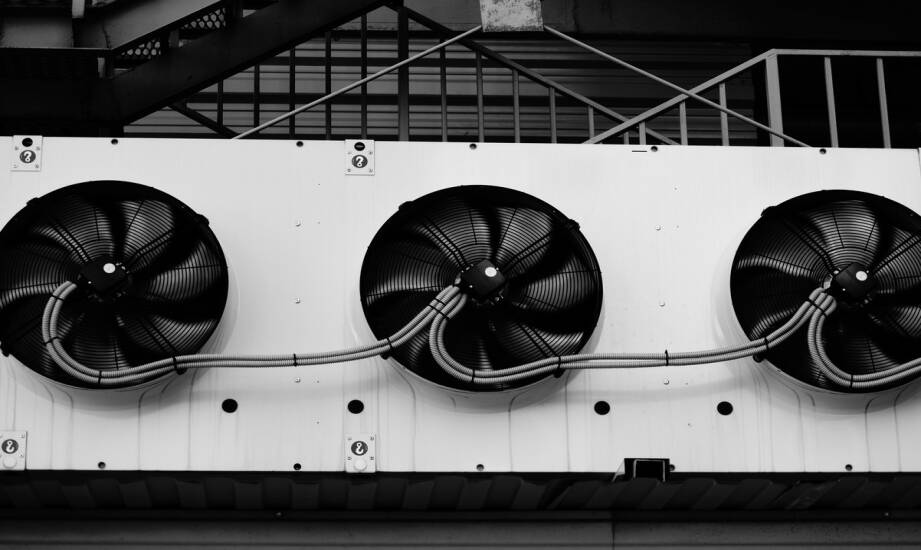

Wentylatory przemysłowe — jak wybrać urządzenie idealne do zakładu

W zakładzie przemysłowym wentylacja rzadko bywa „dodatkiem”. Częściej jest elementem, od którego zależy ciągłość produkcji, bezpieczeństwo ludzi i zgodność z wymaganiami inspekcji. Dlatego wybór urządzenia nie powinien zaczynać się od pytania „jaki wentylator kupić?”, tylko: w jakich warunkach ma pracować, jaki ma zapewnić punkt pracy wentylatora i jakie ryzyka ma ograniczać. Poniżej znajdziesz praktyczny przewodnik, który porządkuje temat krok po kroku — bez lania wody, za to z parametrami, normami i typowymi błędami do uniknięcia.

Przeczytaj również: Znaczenie kondensatorów w nowoczesnych systemach kompensacyjnych

Najpierw warunki w zakładzie: medium, zanieczyszczenia, tryb pracy

Dobór wentylatorów przemysłowych zaczyna się od analizy środowiska pracy. To moment, w którym wielu inwestorów próbuje „skracać drogę” — a potem wraca z reklamacją, bo łożyska padły po kilku miesiącach albo obudowa koroduje po pierwszym sezonie.

Przeczytaj również: Jak poprawna regeneracja wpływa na żywotność układu paliwowego?

W praktyce warto odpowiedzieć sobie na kilka pytań, najlepiej wspólnie z technologiem i osobą utrzymania ruchu. Krótki dialog, który często słychać na obiekcie:

Przeczytaj również: Jakie są najważniejsze techniczne aspekty regeneracji obrotowych złącz?

„To będzie zwykłe powietrze, prawda?”
„Zależy. Mamy pył, czasem opary z procesu i podwyższoną wilgotność przy myciu.”

I tu jest sedno: „powietrze” w przemyśle niemal zawsze ma domieszkę czegoś, co wpływa na konstrukcję wentylatora i trwałość układu.

Kluczowe czynniki środowiskowe, które realnie zmieniają dobór:

• temperatura medium — inne materiały i rozwiązania stosuje się dla powietrza o temperaturze zbliżonej do pokojowej, a inne, gdy proces generuje wysoką temperaturę; wówczas w grę wchodzą wentylatory wysokotemperaturowe,
• wilgotność i mycie instalacji (np. w spożywce) — często oznacza konieczność wykonania ze stali nierdzewnej lub zastosowania powłok ochronnych,
• pyły i cząstki stałe — wpływają na dobór wirnika, prędkości obrotowej i odporności na ścieranie,
• opary chemiczne i agresywne środowisko — wymagają doboru materiałów i uszczelnień odpornych na korozję,
• tryb pracy wentylatora: ciągły, cykliczny lub zmienny — inaczej dobiera się napęd i sterowanie do pracy 24/7, a inaczej do krótkich cykli z częstymi startami.

Jeśli zakład planuje rozbudowę, dodaj jeszcze jeden warunek: czy instalacja ma „zapas” pod przyszłe linie? To ważne, bo przewymiarowanie wentylatora bez pomysłu na regulację zwykle kończy się hałasem i kosztami energii, a nie komfortowym marginesem.

Parametry, które muszą się zgadzać: m³/h, Pa i punkt pracy

W dokumentacji i rozmowach technicznych pojawiają się dwa parametry, bez których nie ma sensu porównywać ofert: wydajność przepływu powietrza oraz ciśnienie statyczne. Pierwszy podaje się w m³/h, drugi w Pa (paskalach). Oba muszą pasować do instalacji, bo wentylator nie pracuje „w próżni” — pracuje w układzie kanałów, filtrów, tłumików, przepustnic i kratek.

Tu pojawia się pojęcie, które naprawdę warto zrozumieć: punkt pracy wentylatora. To miejsce przecięcia charakterystyki wentylatora z charakterystyką instalacji. W praktyce oznacza to tyle:

Ten sam wentylator w dwóch różnych instalacjach może dać inną wydajność i inny pobór mocy.

Co się dzieje, gdy parametry dobierzesz „na oko”?

Za mały wentylator nie dowiezie wymaganej wymiany powietrza albo nie pokona oporów filtrów. Efekt: zaduch, przekroczenia stężeń, problemy technologiczne, a czasem skraplanie i korozja.

Za duży wentylator to z kolei typowy przepis na niepotrzebny hałas i wzrost kosztów. Urządzenie często pracuje „zduszone” przepustnicą, co jest energetycznie słabe i skraca żywotność elementów.

W praktyce, jeśli zależy Ci na kulturze pracy, sprawdza się podejście: większa średnica wirnika przy niższej prędkości obrotowej. Daje to podobny spręż, ale zwykle zyskujesz na akustyce i sprawności. Oczywiście tylko wtedy, gdy geometria i miejsce montażu na to pozwalają.

Rodzaje wentylatorów przemysłowych i gdzie naprawdę się sprawdzają

Na rynku spotkasz wiele konstrukcji, ale kilka grup wraca najczęściej. Dla inwestora i projektanta liczy się nie „nazwa handlowa”, tylko zasada działania i konsekwencje w instalacji.

Wentylatory osiowe: duży przepływ, mniejszy spręż

Wentylatory osiowe dobrze radzą sobie tam, gdzie potrzebujesz dużych przepływów przy relatywnie niewielkich oporach. Często spotyka się je w dużych halach, w przewietrzaniu strefowym, w układach nawiewno-wywiewnych o krótkich kanałach. Jeśli instalacja ma dużo filtrów, tłumików i długie odcinki kanałów, osiowy może się „nie domknąć” na wymaganym sprężu — wtedy lepiej patrzeć w stronę promieniowych.

Wentylatory promieniowe (odśrodkowe): gdy instalacja stawia opór

Wentylatory promieniowe dobiera się często do instalacji o wyższych oporach, gdy potrzebujesz stabilnego sprężu i pewnej pracy w kanałach. To popularny wybór w centralach, instalacjach z filtracją, w odciągach technologicznych (oczywiście po analizie medium i zanieczyszczeń). W praktyce łatwiej nimi „udźwignąć” rozbudowane układy kanałowe, gdzie ciśnienie statyczne jest wysokie.

Wentylatory bębnowe: kompaktowe rozwiązania i specyficzne aplikacje

Wentylatory bębnowe spotyka się w układach, w których liczy się kompaktowość i określona geometria przepływu. Ich dobór wymaga dyscypliny w sprawdzaniu charakterystyk, bo łatwo tu o błąd w ocenie oporów i finalnego punktu pracy.

Wentylatory dachowe: kiedy wyrzut na dach to najkrótsza droga

Wentylatory dachowe są praktyczne, gdy chcesz wyprowadzić powietrze bez rozbudowy pionów w budynku, a dach daje najprostszy dostęp montażowy. W zakładach to częsty wybór dla wentylacji ogólnej, ale też dla funkcji bezpieczeństwa, jeśli urządzenie ma pracować jako wentylator oddymiający (tu wymagania są już znacznie ostrzejsze).

Jeśli analizujesz rozwiązania dachowe i oddymiające, przydatnym punktem odniesienia będzie strona Konwektor.pl, gdzie zebrano urządzenia z tej grupy oraz ich typowe zastosowania.

Bezpieczeństwo i normy: ATEX, HACCP, PN-EN, ISO — co sprawdzić przed zamówieniem

W przemyśle nie wystarczy, że wentylator „dmucha”. Musi jeszcze robić to zgodnie z wymaganiami branży, a czasem z wymaganiami formalnymi, które inspektor sprawdzi bez dyskusji.

Najczęściej spotykane obszary wymagań:

Strefy zagrożone wybuchem — jeżeli w procesie występują pyły, gazy lub opary, które mogą tworzyć atmosferę wybuchową, w grę wchodzą wentylatory przeciwwybuchowe i zgodność z ATEX. Tu liczy się nie tylko sam wentylator, ale też wykonanie silnika, osprzętu, uziemienia, a nawet detale materiałowe ograniczające ryzyko iskrzenia.

Branża spożywcza i higiena — w wielu obiektach pojawiają się wymagania wynikające z HACCP. To zwykle oznacza łatwiejsze czyszczenie, odporność na środki myjące, brak miejsc gromadzenia zanieczyszczeń, a często także dobór materiałów (np. stal nierdzewna w strefach mycia).

Normy i standardy jakości — w praktyce ważne są odpowiednie normy PN-EN dla danego typu urządzenia i zastosowania, a od strony organizacji produkcji i powtarzalności parametrów liczy się system jakości, np. ISO 9001 wentylacja. Dla inwestora to sygnał, że producent pracuje w ustandaryzowanym reżimie jakościowym, co zmniejsza ryzyko „rozjazdu” parametrów między dostawami.

Uwaga praktyczna: w dokumentach ofertowych warto doprecyzować, czy deklaracje dotyczą kompletnego urządzenia w określonej konfiguracji (z silnikiem, falownikiem, czujnikami), czy tylko „gołego” wentylatora jako komponentu. To drobiazg, który potrafi zatrzymać odbiór techniczny.

Trwałość, materiały i serwis: stal nierdzewna, wysoka temperatura, dostępność części

Nawet idealnie dobrane m³/h i Pa nie pomogą, jeśli wentylator nie wytrzyma realnych warunków na obiekcie. Z perspektywy utrzymania ruchu najważniejsze są: materiał, łożyskowanie, odporność na środowisko i serwisowalność.

W środowiskach wilgotnych lub tam, gdzie występuje regularne mycie, rozsądnym wyborem bywa materiał ze stali nierdzewnej. W innych aplikacjach wystarczy stal zabezpieczona powłokami, ale decyzję warto oprzeć na tym, co faktycznie dzieje się w hali (a nie na tym, co „powinno” się dziać).

Jeżeli powietrze ma podwyższoną temperaturę, standardowe konstrukcje mogą nie utrzymać parametrów lub żywotności. Wtedy wchodzą wentylatory wysokotemperaturowe z odpowiednio dobranymi materiałami, rozwiązaniami łożysk i chłodzeniem, a czasem z separacją napędu od strumienia gorącego medium.

Osobny temat to dostępność części i terminowość. W zakładzie liczy się prosty rachunek: ile kosztuje przestój. Dlatego przed zakupem dobrze ustalić:

czy producent/dostawca utrzymuje części na miejscu, jaki jest czas realizacji i jak wygląda wsparcie techniczne po uruchomieniu. W praktyce szybka dostępność łożysk, pasków (jeśli są), elementów wirnika czy osprzętu elektrycznego potrafi uratować tydzień produkcji.

Hałas i efektywność energetyczna: realne koszty pracy wentylatora

Wielu inwestorów skupia się na koszcie zakupu, a to koszt energii i komfort akustyczny „robią” budżet w dłuższym okresie. Poziom hałasu generowany wpływa na warunki pracy, ryzyko przekroczeń BHP i potrzebę stosowania tłumików. Z kolei efektywność energetyczna przekłada się bezpośrednio na rachunki.

Co warto zrobić praktycznie, żeby nie płacić za powietrze podwójnie?

Po pierwsze: dobieraj wentylator tak, by jego nominalny punkt pracy wentylatora był możliwie blisko obszaru najwyższej sprawności. Po drugie: jeśli instalacja ma zmienne zapotrzebowanie (np. różne zmiany produkcyjne, sezonowość), rozważ sterowanie obrotami. Praca „na stałe” i dławienie przepustnicą rzadko jest ekonomiczne.

Po trzecie: pamiętaj, że hałas to nie tylko „głośny silnik”. Często źródłem problemu jest zbyt wysoka prędkość przepływu w kanałach, złe przejścia, wiry na kolanach albo brak odcinków prostych przed i za wentylatorem. Dobór urządzenia powinien iść w parze z poprawną częścią instalacyjną.

Dobór w praktyce: jak zebrać dane i nie utopić czasu na poprawki

Jeśli chcesz, by dobór był szybki i trafny, przygotuj zestaw danych wejściowych. Wtedy handlowiec lub inżynier aplikacyjny nie będzie „wyciągał” informacji na raty, a Ty unikniesz serii korekt projektu.

Najbardziej użyteczne informacje do doboru to: wymagany przepływ w m³/h, wymagane ciśnienie statyczne w Pa, opis medium (temperatura, wilgotność, zanieczyszczenia), tryb pracy (ciągły/cykliczny/zmienny), ograniczenia montażowe (miejsce, dach, kanały), wymagania akustyczne oraz wymagane normy (np. ATEX albo HACCP).

W wielu firmach proces przyspiesza program doboru wentylatorów, bo pozwala szybko policzyć punkt pracy, porównać warianty i sprawdzić konsekwencje dla mocy oraz hałasu. Jednak nawet najlepsze narzędzie nie zastąpi krótkiej konsultacji z kimś, kto widział już podobne aplikacje i potrafi zapytać o „niewygodne szczegóły” — na przykład o to, czy filtry będą się zapychać i jak często, albo czy instalacja ma pracować także w trybie awaryjnym.

Wybór wentylatora idealnego do zakładu sprowadza się do prostego podejścia: najpierw warunki i bezpieczeństwo, potem parametry i punkt pracy, na końcu ekonomia użytkowania oraz serwis. Gdy te trzy obszary się spinają, wentylator przestaje być „urządzeniem w projekcie”, a staje się stabilnym elementem procesu.
